جک سوسماری 60تن/40تن/20تن تلسکوپی پنوماتیکی (بادی) فک کوتاه بیگ رد
مدل: TRA60-3AL
- مناسب برای بالا بردن خودروهای سنگین همچون کامیون، اتوبوس، ماشین آلات کشاورزی و مواردی از این قبیل
- دارای یک پمپ هوای قدرتمند برای بالا بردن بارهای سنگین بدون صرف کمترین نیروی فیزیکی
- مجهز به سیستم کنترل فشار بیش از حد
- مجهز به یک دسته بلند با امکان قفل سه مرحله ای جهت حرکت و جابجایی راحت
- دارای لاستیک هایی با جنس نرم و منعطف برای جابجایی راحت
- دارای ظرفیت سه گانه 20تن و 40تن و 60تن

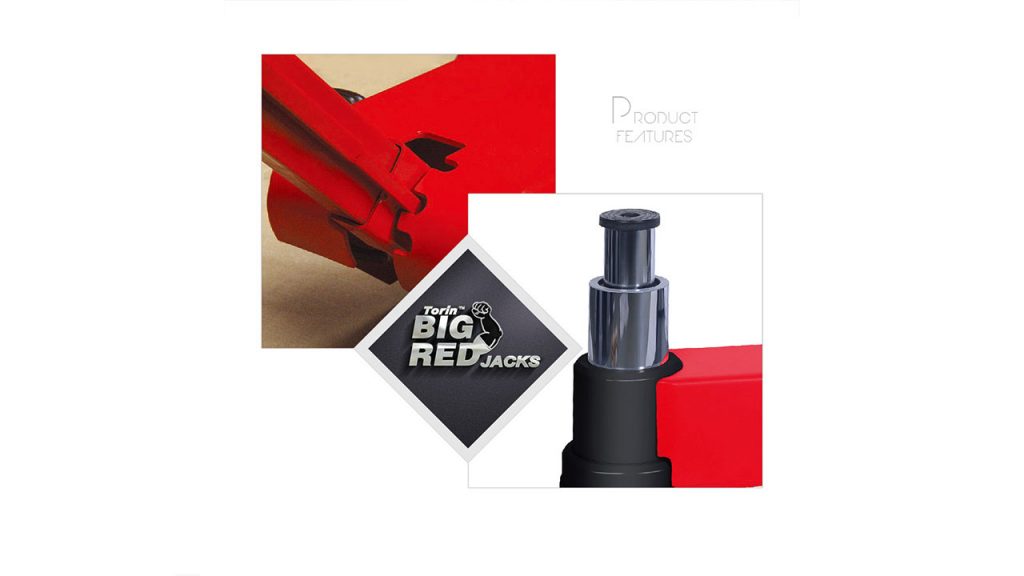

- توانایی تنظیم و کنترل جک متناسب با ظرفیت بار توسط تلسکوپی بودن پیستون های جک
- مجهز به دو سری کمکی برای بالا بردن میزان ارتفاع حداکثر جک
- دارای فک کوتاه برای قرارگیری راحت تر زیر خودرو
ویدیو آموزش نحوه استفاده از جک سوسماری ۲۰تن ۴۰تن ۶۰تن تلسکوپی بادی فک کوتاه
مدل: | TRA60-3AL |
---|---|
ظرفیت | 60/40/20 تن |
کمترین ارتفاع | 150 میلی متر |
بیشترین ارتفاع | 447 میلی متر (به همراه دو کمکی) |
میزان کورس | 20تن: 61 میلی متر 40تن: 59 میلی متر 60تن: 57 میلی متر |
ارتفاع دو عدد کمکی | 45+75 میلی متر |
سایز | 150*295*875 م م |
وزن | 64 کیلوگرم |
جک های سوسماری موجود در بازار جهت بالا بردن خودروهای سبک و سنگین، به دو گروه هیدرولیکی و پنوماتیکی (بادی) تقسیم می شوند. انواع جک سوسماری بادی که به دو صورت معمولی و تلسکوپی طراحی می شوند، عموما با ظرفیت و تناژهای بالا جهت بالا بردن بارها و خودروهای سنگین که نیاز به قدرت بیشتری جهت جابجایی دارند، استفاده می شود. پسوند بادی جک سوسماری تلسکوپی بادی بیگ رد این مورد را بیان می کند که سیستم فرماندهی این جک به صورت پنوماتیک بوده و برای استفاده از آن نیاز به یک کمپورسور هوا است. با متصل شدن جک به مخزن هوا و سپس باز کردن مسیر پنوماتیک توسط شاسی ها و یا دستگیره تفنگی، نیروی باد به واسطه بلوک پنوماتیکی به پمپ روغن منتقل شده و باعث بالا رفتن پیستون و به تبع آن بار می شود.
جک سوسماری 60تن/40تن/20تن تلسکوپی بادی (پنوماتیک) فک کوتاه بیگ رد مجهز به یک پمپ هوا برای بلند کردن بارهای سنگین است. تمامی پمپ ها و اتصالات پنوماتیک و هیدرولیک این جک در داخل بدنه قوطی شکل جک قرار گرفته و باعث به وجود آمدن ساختاری یکپارچه برای قرارگیری راحت در زیر خودروهای سنگین با ارتفاعات مختلف شده است. این جک دارای سرعتی بیشتر نسبت به سایر محصولات هیدرولیکی در هنگام بالا بردن بار و تماس جک با بار است.
این مدل جک ها دارای ظرفیت هایی بین 15 تا 60 تن هستند. دسته این جک ها دارای طول بلندی بوده و در سه زوایه 45 درجه، 90 درجه و 180 درجه قفل شده و امکان جابجایی راحت جک را مقتضی با شرایط خاص خودرو یا مکان، فراهم می کند.
مدل مذکور جک سوسماری بادی تلسکوپی بیگ رد دارای سه ظرفیت 20 تن و 40 تن و 60 است که به تبع همین میزان ارتفاع بالا برنده جک به نسبت ظرفیت بالا برنده تغییر می کند.
ضامن تعبیه شده روی دسته جک سوسماری 60تن/40تن/20تن تلسکوپی بادی (پنوماتیک) فک کوتاه بیگ رد که دارای دو گزینه UP و DOWN است برای بالا بردن و پایین آوردن بار طراحی شده است. با چرخاندن آن به سمت گزینه UP جک بالا رفته و با چرخاندن آن به سمت DOWN شاهد پایین آمدن جک خواهیم بود.
جک های پنوماتیکی سوسماری برای خودروهای نیمه سنگین و سنگین همچون کامیون و مینی بوس و اتوبوس مناسب بوده و اصولا ارتفاع بدنه این جک ها اجازه استفاده از آن برای خودروهای سواری را نمی دهد. طراحی فشرده جک سوسماری 60 تن / 40 تن / 20 تن تلسکوپی بادی فک کوتاه بیگ رد این اجازه را می دهد که به راحتی زیر ماشین های سنگین قرار گرفته و با بالابردن ماشین فضای لازم برای انجام تعمیرات را فراهم کند.
فک کوتاه تر این مدل نسبت به مدل 20تن/40تن امکان استفاده راحت تر از آن را برای خودروهای بیشتر فراهم می کند.
کنترل ارتفاع دلخواه جک با استفاده از ضامن دو جهته روی دسته جک کاملا امکان پذیر و قابل اجراست. این مدل از کاربری باعث سرعت بالای عملیات نیز می شود.
دو عدد سری کمکی برای اضافه کردن میزان ارتفاع بالابرنده جک در مجموعه تعبیه شده که به میزان مشخصی این ارتفاع را افزایش می دهند و باعث ارتباط سریع جک با بار نیز می شوند.
قبل از هرگونه استفاده می بایست وضعیت عمومی جک سوسماری 60 تن/ 40 تن/ 20 تن تلسکوپی بادی فک کوتاه مورد بررسی قرار گیرد. یک برنامه ریزی مناسب برای اجرای عملیات نگهداری از جک داشته باشید. تمامی عملیات و اقدامات اجرایی دستگاه می بایست توسط فرد متخصص انجام شود.
تمیزکردن
اگر آلودگی یا جسم خارجی در مسیر قطعات متحرک وجود داشت نسبت به رفع آن اقدام کنید. با روانکاری مداوم قسمت های متحرک از زنگ زدگی آن جلوگیری کنید.
از روغن موتور و یا گریس برای روانکاری استفاده نکنید.
نشت کردن روغن از زیر بلوک جک میتواند باعث ضعیف عمل کردن جک شود. در این مورد بررسی های دورهای را انجام دهید.
در لوازم پنوماتیکی محکم بودن اتصالات بین بخش های مختلف از اهمیت زیادی در راستای عملکرد قوی جک برخوردار است. لرزش های زیاد ممکن است باعث شل شدن این اتصالات شود. به صورت دورهای این اتصالات را چک کرده و از محکم بودن آن اطمینان حاصل کنید.
برای جلوگیری از زنگ زدن بخشهای مختلف، به صورت روزانه بررسی های مورد نیاز را انجام دهید و حداقل یک دفعه بدون بار نسبت به راهاندازی محصول اقدام کنید.
نگهداری تجهیزات
1- در یک محل خشک و ترجیحا دارای سقف و دیوار قرار دهید.
2- جک سوسماری 60 تن / 40 تن/ 20 تن تلسکوپی بادی فک کوتاه را در محلی قرار دهید که از هرگونه خطر و احتمال آسیبدیدگی دور باشد.
3- در صورت وجود عملیات ها و امور شیمیایی یا با درجه حرارت بالا به راهنمای جک مراجعه کنید.
4- دما: در صورتی که جک در دمای بالای 60 درجه سانتیگراد یا زیر 29- مورد استفاده قرار میگیرد، از شرکت سازنده یا متخصص مشورت گرفته شود.
5- فعالیت های شیمیایی: قدرت و عملکرد جک می تواند نسبت به وجود مواد شیمیایی از جمله مواد سوزاننده، اسیدها و گازها تاثیرپذیر باشد. قبل از استفاده از جک در این محل با فرد متخصص مشورت کنید.
6- رطوبت، گرد و غبار، شن و ماسه و مواردی از این قبیل در عملکرد جک موثر هستند. در اینگونه محیطها جک می بایست به صورت مرتب و روزانه مورد تمیزکاری قرار گیرد.
در صورت استفاده ازجک در محیط بیرونی، از شرایط مساعد محل نگهداری جک اطمینان حاصل کنید.
